Situation Initiale
Carrousel de moulage 6 postes existant en production depuis plusieurs années.
Il est équipé de coquilleuses fixes à moule unique.
Opérations de Coulée et d’Extraction automatiques (réalisées sur 2 postes consécutifs du carrousel).
Périmètre projet
Besoins exprimés dans le cahier des charges
- Suite à un changement de production sur le moyen, le process de moulage doit être modifié pour passer à de la coulée basculée et ajouter une opération de remmoulage automatique.
- Afin de respecter les volumes à produire, il sera nécessaire d’embarquer 3 moules par coquilleuse
- Production avec 1 ; 2 ou 3 moules sur une même coquilleuse
- Les nouvelles pièces imposent une maitrise des paramètres de moulage plus fine ainsi qu’un temps de solidification assez long impliquant de dédier 4 postes du carrousel à la solidification.
- Opérations de remmoulage et d’extraction réalisées sur le même poste du carrousel
- Fonctionnement du carrousel par recette
Proposition Sofima retenue par le client
- Suppression de l’îlot d’extraction existant

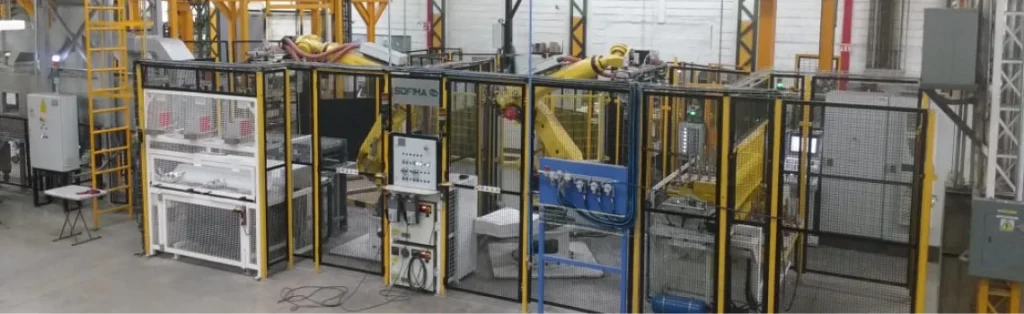

- Intégration de 2 nouveaux îlots de remmoulage et d’extraction
- Approvisionnement des noyaux par une table à 2 positions permettant le chargement des noyaux par l’opérateur en temps masqué
- Coquilleuses basculantes hydrauliques avec gestion du basculement par électrovanne proportionnelle
- Remplacement des armoires électriques de commande coquilleuse par de nouvelles permettant la gestion du basculement et le suivi des paramètres process
Prestations SOFIMA
Études mécaniques
- Implantation globale (2D et 3D)
- Table d’approvisionnement noyaux
- Ilot de remmoulage
- Ilot d’extraction

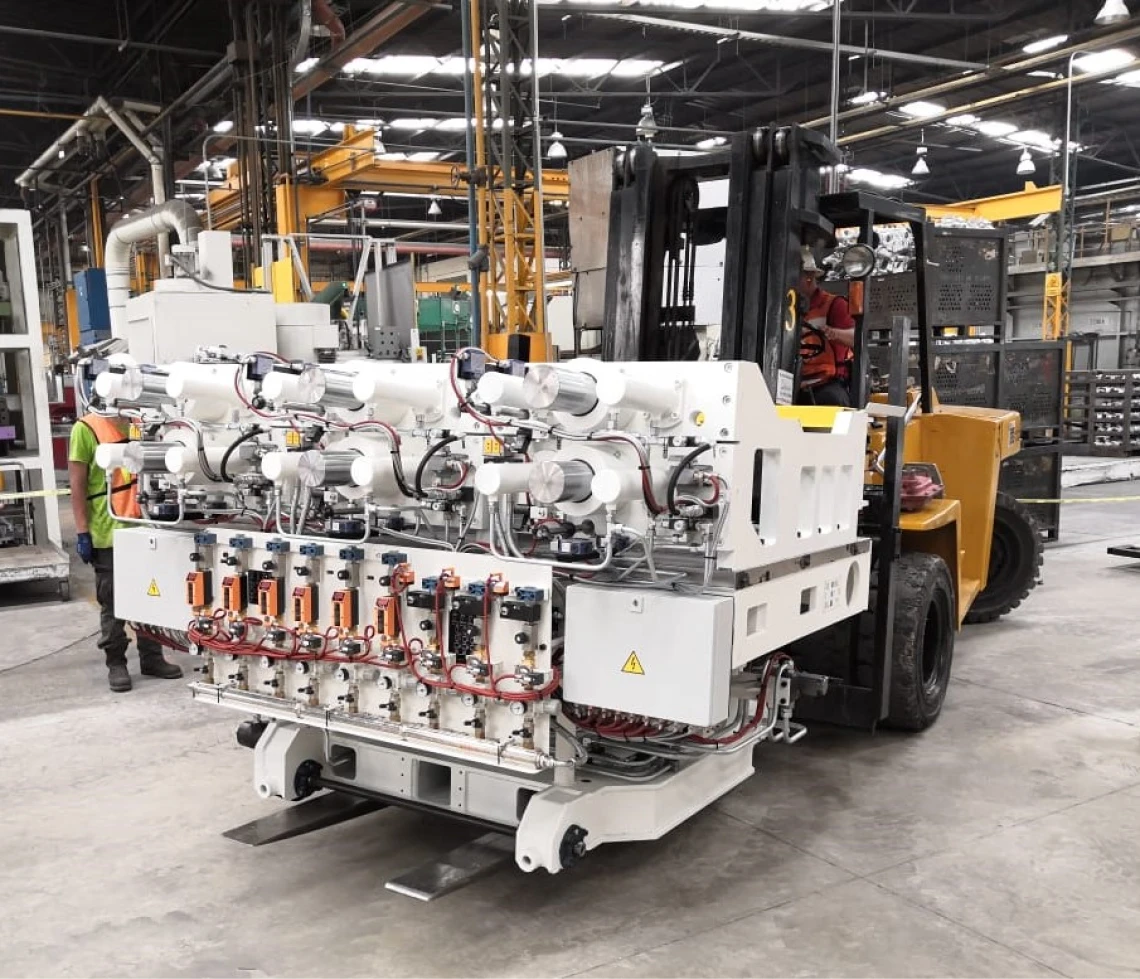

- Coquilleuses basculantes à 3 moules indépendants
- Interfaces produit / process (préhenseurs, posages à noyaux, posages pièces)
- Poste de sortie pièce et de gravage
- Sécurité chantier – Protections périphétiques
Études Automatisme - Robotique
- Programmation robots d’extraction et de remmoulage
- Intégration dans programme existant
- Modification programme existant pour production par recettes
- Programmation coquilleuses
- Programmation IHM et Supervision – Industrie 4.0
- Programmation Sécurités selon standard CE
Fourniture

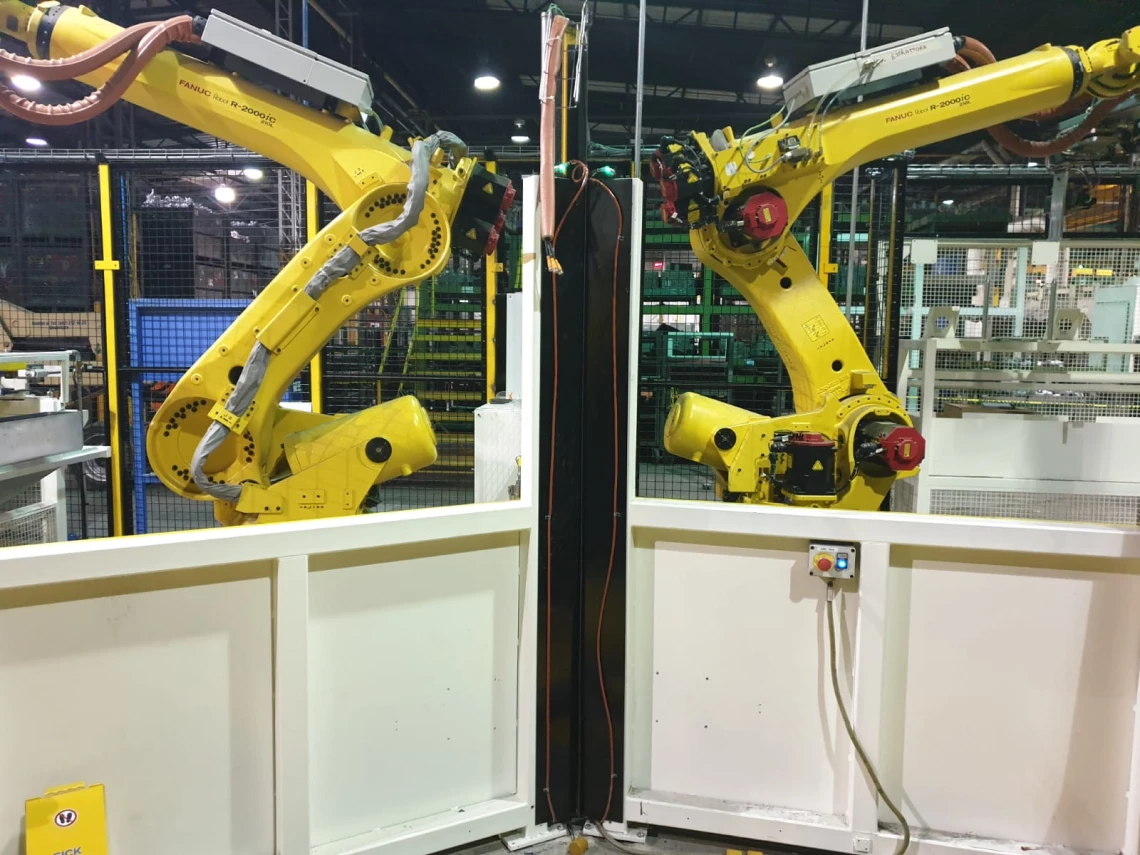

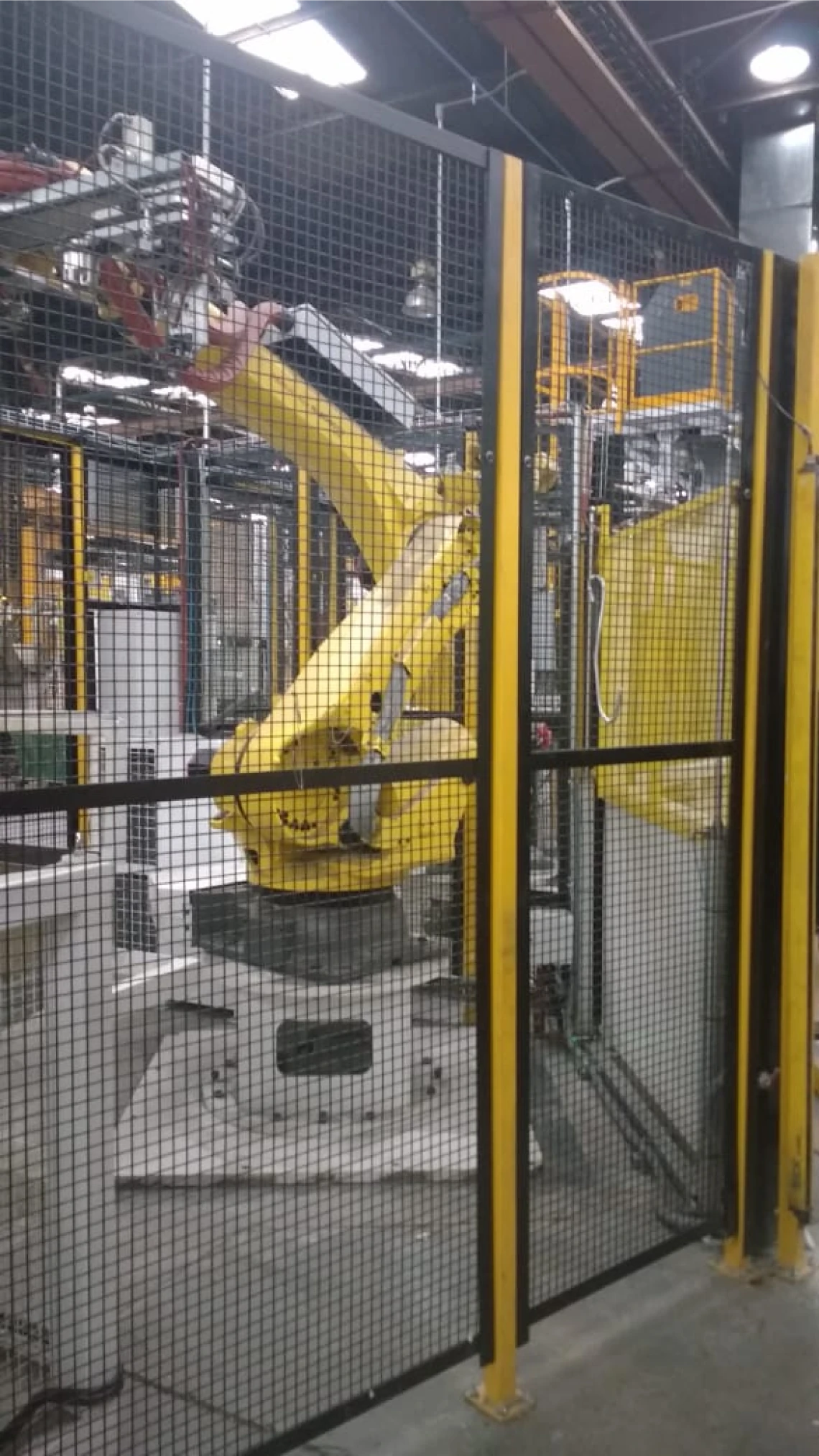

- Robots anthropomorphes Fanuc
- Table de préparation noyaux

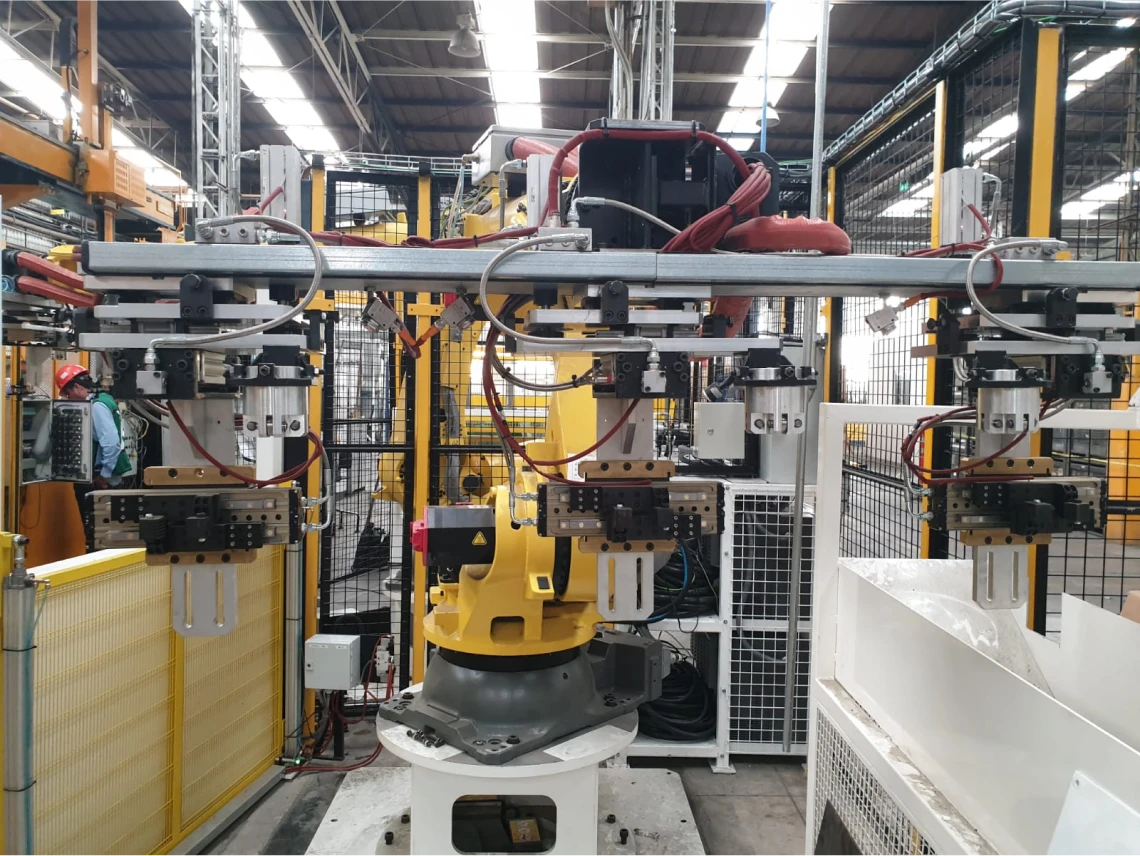

- Pince de Remmoulage
- Pince d’Extraction
- Poste de sortie pièces et de marquage
- Armoires et coffrets électriques
- Panoplie pneumatique et circuit d’alimentation

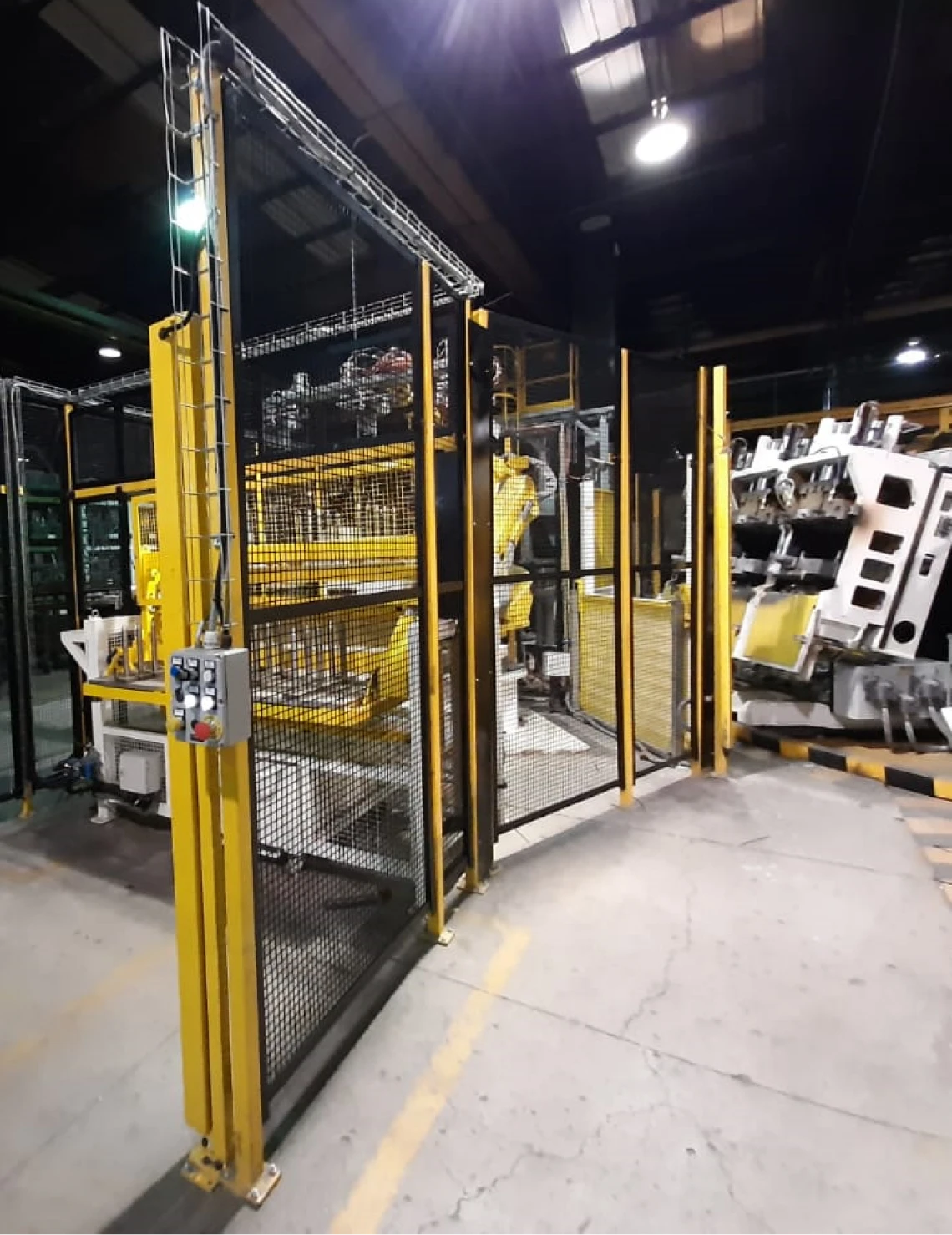

- Protections mécaniques (protections grillagées, portes automatiques) et électriques
Installation
- Montage mécanique
- Tuyautage et raccordement pneumatique
- Cablage électrique
Mise en service
- Test Entrées / Sorties
- Mise en services des robots (prise repères, vérification trajectoires, …)
- Essais à blanc
- 1ère Coulée
- Run at rate
- Montée en cadence
Usine 4.0
- Intégration à la supervision usine existante avec création de plus de 500 paramètres accessibles
Documentation et déclaration CE
- Manuel Utilisateur sur support papier et dématérialisé en 2 langues (constructeur et utilisateur)
- Manuel de Maintenance sur support papier et dématérialisé en 2 langues (constructeur et utilisateur)
- Plans d’ensembles et de sous-ensemble
- Liste des pièces de rechange
- Nomenclature complète
- Schémas pneumatiques et hydrauliques
- Schéma électrique des cellules neuves et des coquilleuses
- Mise à jour du schéma électrique existant
